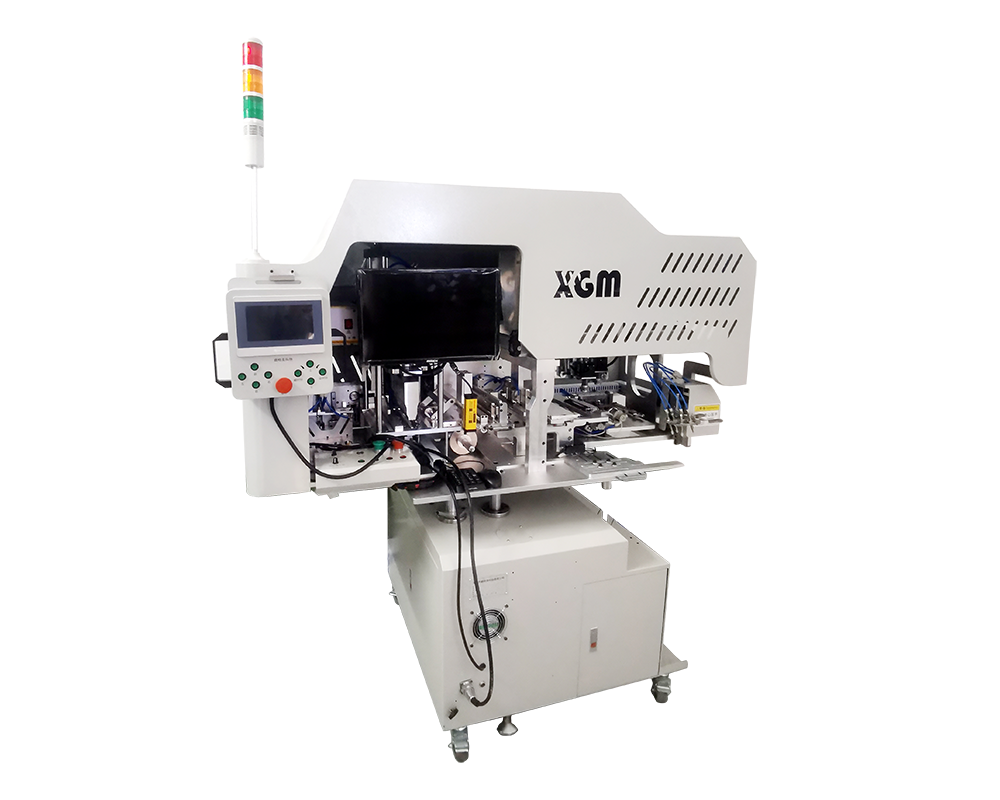

產品型號 | STX-170 |
單片天線輔料貼合周期(S) | 3.0~3.6S |
產能 | 1000~1200PCS |
良率(%) | >99% |
重復定位精度 | ±0.05mm |
輔料組裝精度 | ±0.08mm |
轉換機型調機時間 | 20~45min |
片料適用規格(寬) | 60~250mm |
殼料最大范圍 | 100*200mm |
可貼輔料 | 天線輔料 |
機器行程(A) | X180mm Y230mm Z90mm R300° |
機器行程(B) | X220mm Y230mm Z90mm R300° |
設備尺寸(長x寬x高) | 1600*950*1650mm |
設備重量 | 320KG |
工作氣壓 | 0.5~0.7MPA |
氣體用量 | 200L/MIN |
輸入電壓 | 220V |
設備總功率 | 2500W |
最大輸入電流 | 9A |
使用環境濕度 | 30%~50% |
使用環境溫度 | 5℃~40℃ |
上下料方式 | 自動上下料 |
治具要求 |
吸頭厚度15~20mm、底模厚15~20mm 螺絲過孔座標160mm、過M6螺絲 |
輔料要求 |
輔料與輔料之間間隙(手工料一至),離型度30克以內,料帶寬度60-250mm,料帶長度300mm以內。料帶兩頭空白區15mm |
